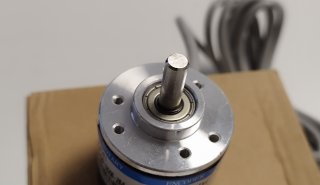

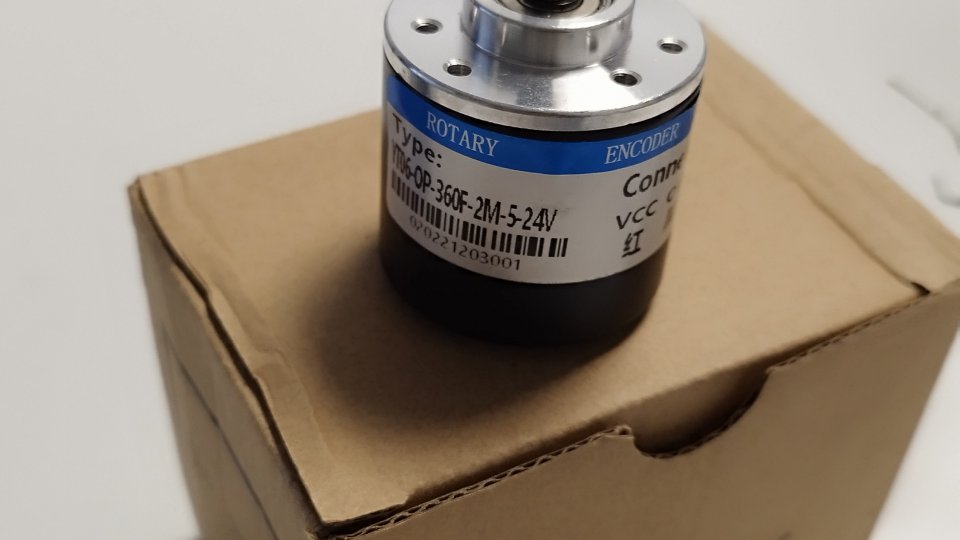

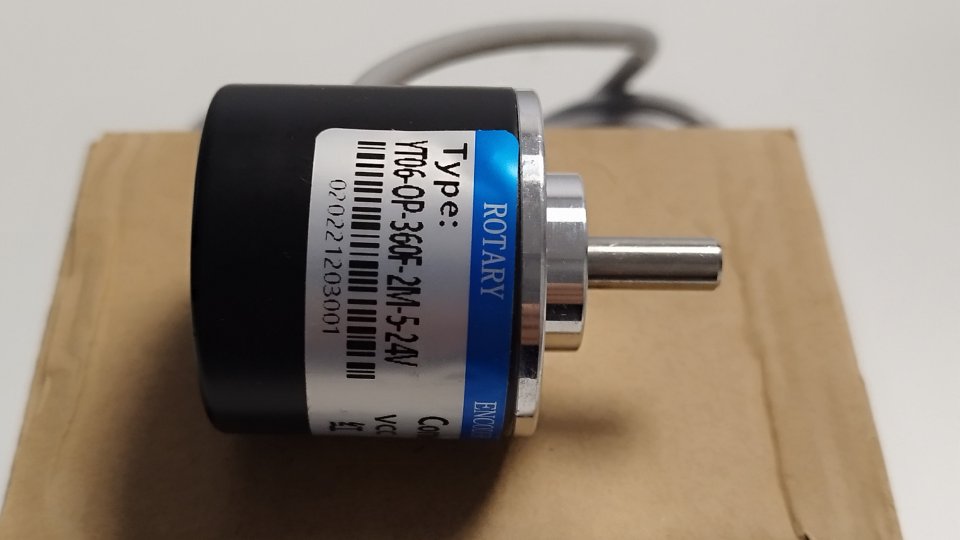

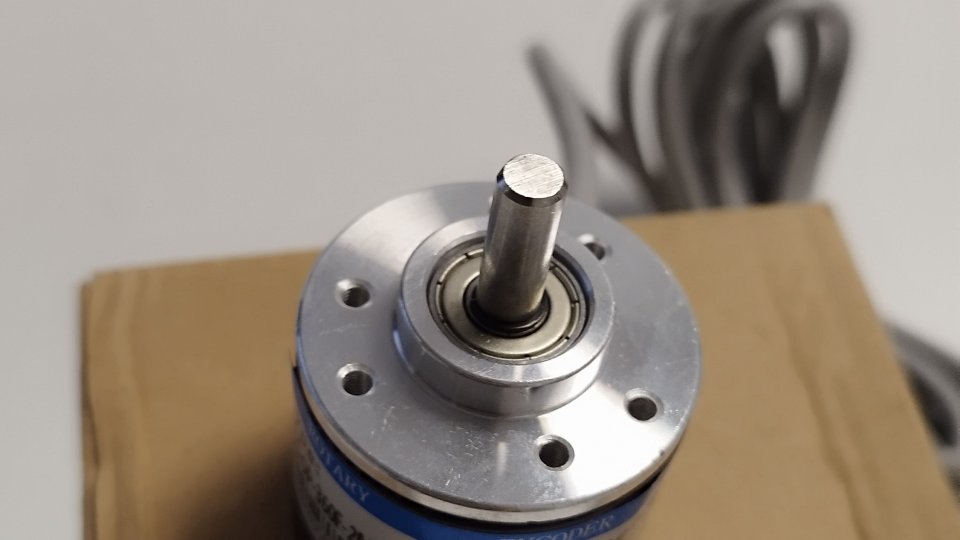

Η παλμογεννήτρια 360 PPR είναι ένας υψηλής ακρίβειας rotary encoder, ιδανικός για πλήθος βιομηχανικών και μηχανικών εφαρμογών. Η κατασκευή του με ASIC τεχνολογία προσφέρει σταθερότητα, μεγάλη διάρκεια ζωής και εξαιρετική αντιπαρεμβολική απόδοση.
• Εσωτερικό κύκλωμα ASIC για υψηλή αξιοπιστία
• Ανοξείδωτος άξονας για σταθερότητα και αυξημένη αντοχή
• Μεταλλικό περίβλημα για καλύτερη αντικραδασμική προστασία
• Αδιάβροχη προστασία στη μεταλλική έξοδο του αισθητήρα
• Ανθεκτικός σε λάδια, υγρασία και υψηλό μηχανικό φορτίο
• Ιδανικός για χρήση σε βιομηχανικά μηχανήματα, αυτοματισμούς, CNC, ρομποτικές εφαρμογές, συστήματα μέτρησης ταχύτητας και θέσης
| Κύκλωμα εξόδου | Έξοδος ανοικτού συλλέκτη (NPN) | Έξοδος τάσης | Συμπληρωματικές έξοδοι push-pull |
| Τάση τροφοδοσίας | 8 ∼ 24V |
5V |
5±0.25 5∼26V |
| Κατανάλωση ρεύματος | ≤80mA |
≤80mA |
≤80mA |
| Ρεύμα φορτίου | 40mA |
40mA |
40mA |
| Υψηλή στάθμη εξόδου |
Min Vcc*70% |
Min Vcc-2.5V |
Min Vcc-1.5V |
| Χαμηλή έξοδος |
MAX 0.4V |
MAX 0.4V |
MAX 0.8V |
| Χρόνος ανόδου Tr |
MAX 1us |
MAX 1us |
MAX 1us |
| Χρόνος πτώσης Tf |
MAX 1us |
MAX 1us |
MAX 1us |
| Υψηλότερη απόκριση συχνότητας | 100kHz |
100kHz |
100kHz |
✅ Μηχανικές Προδιαγραφές
| Μέγιστη ταχύτητα r/min | Ροπή εκκίνησης | Μέγιστο φορτίο άξονα | Επίδραση | Αντικραδασμικό |
| 3000 | <0.05Nm | Radial 25N Axial 15N | 50G/11ms | 10G 10-2000Hz |
| Ροπή αδράνειας | Θερμοκρασία λειτουργίας | Θερμοκρασία φύλαξης | Βαθμός προστασίας | Βάρος |
| 4 x 10. -5kgm2 | -25∼85°C | -35∼85°C | IP54 | 100g |
